A relação de entidade modelo é um conceito fundamental na área de modelagem de dados, utilizado para representar a estrutura e os relacionamentos entre as entidades de um sistema.

Neste contexto, uma entidade é um objeto do mundo real que pode ser identificado de forma única e que possui atributos que descrevem suas características. Por sua vez, a relação de entidade modelo é utilizada para representar a associação entre duas ou mais entidades, indicando como elas estão interligadas.

Os elementos principais de uma relação de entidade modelo incluem os próprios entidades envolvidas na relação, os atributos que descrevem a relação e as cardinalidades que indicam a quantidade de instâncias de uma entidade que podem estar associadas a instâncias de outra entidade.

Alguns exemplos de relações de entidade modelo incluem a relação entre cliente e pedido em um sistema de vendas, a relação entre aluno e disciplina em um sistema acadêmico e a relação entre autor e livro em uma biblioteca. Essas relações são essenciais para a construção de modelos de dados eficientes e precisos, que refletem de forma adequada a realidade do sistema em questão.

Elementos essenciais de um modelo entidade-relacionamento: o que é importante saber?

Um modelo entidade-relacionamento é uma representação visual dos relacionamentos entre entidades em um banco de dados. Existem alguns elementos essenciais que são importantes para entender esse modelo.

Um dos elementos principais é a entidade, que representa um objeto do mundo real, como uma pessoa, lugar ou coisa. Cada entidade tem atributos que descrevem suas características. Por exemplo, a entidade “cliente” pode ter atributos como nome, endereço e número de telefone.

Outro elemento crucial é o relacionamento, que mostra como as entidades estão conectadas umas às outras. Por exemplo, um cliente pode ter um relacionamento com uma conta bancária, onde um cliente pode ter uma ou várias contas.

Além disso, temos os atributos, que são as características específicas de uma entidade. Os atributos são importantes para definir as propriedades de uma entidade e ajudam a distinguir uma entidade de outra. Por exemplo, um atributo de um cliente pode ser o número de identificação.

Por fim, temos as chaves, que são utilizadas para identificar exclusivamente cada entidade em um banco de dados. Existem chaves primárias, que são únicas para cada registro, e chaves estrangeiras, que são utilizadas para estabelecer relacionamentos entre entidades.

Ao considerar entidades, relacionamentos, atributos e chaves, é possível criar um modelo que represente de forma precisa a realidade que está sendo modelada.

Tipos de relacionamentos entre entidades: conheça os 3 principais vínculos possíveis.

Um dos conceitos fundamentais na modelagem de banco de dados é a relação de entidade, que descreve como as entidades estão conectadas umas às outras. Existem três principais tipos de relacionamentos entre entidades que são comumente usados na modelagem de dados: um para um, um para muitos e muitos para muitos.

No relacionamento um para um, cada entidade em uma tabela está associada a exatamente uma entidade em outra tabela. Por exemplo, um cliente pode ter apenas um endereço de entrega. Esse tipo de relacionamento é representado por uma linha entre as duas entidades.

O relacionamento um para muitos ocorre quando uma entidade em uma tabela está associada a várias entidades em outra tabela. Por exemplo, um autor pode ter escrito vários livros. Nesse caso, a entidade “autor” está relacionada com várias entidades “livro”. Esse tipo de relacionamento é representado por uma linha com um “cachecol” na extremidade da entidade “muitos”.

Por fim, o relacionamento muitos para muitos ocorre quando várias entidades em uma tabela estão associadas a várias entidades em outra tabela. Por exemplo, um aluno pode estar matriculado em vários cursos e um curso pode ter vários alunos matriculados. Esse tipo de relacionamento é representado por duas linhas, uma indo de cada lado das entidades.

Entender esses três tipos de relacionamentos entre entidades é essencial para a criação de um modelo de banco de dados eficiente e preciso. Ao identificar corretamente os vínculos entre as entidades, é possível garantir que as informações sejam armazenadas e recuperadas de forma adequada.

Conceito e exemplo de Diagrama Entidade-Relacionamento (DER): entenda como funciona essa representação visual.

O Diagrama Entidade-Relacionamento (DER) é uma representação visual de um modelo de dados que descreve as entidades envolvidas em um sistema e os relacionamentos entre elas. Ele é amplamente utilizado na área de banco de dados para auxiliar no projeto e na implementação de sistemas de informação.

Um exemplo de DER pode ser um sistema de uma biblioteca, onde as entidades principais são ‘Livro’, ‘Usuário’ e ‘Empréstimo’. O relacionamento entre elas seria que um ‘Usuário’ pode realizar um ‘Empréstimo’ de um ‘Livro’. Neste caso, as entidades ‘Livro’ e ‘Usuário’ teriam um relacionamento de muitos para muitos, pois um ‘Usuário’ pode realizar vários ‘Empréstimos’ e um ‘Livro’ pode ser emprestado para vários ‘Usuários’.

Relação de entidade modelo: histórico, elementos, exemplos

A Relação de Entidade Modelo (REM) é uma técnica utilizada para identificar as entidades de um sistema, bem como seus atributos e relacionamentos. Ela é essencial para o desenvolvimento de um banco de dados eficiente e bem estruturado.

Os elementos principais de um REM são as entidades, que representam objetos do mundo real, e os atributos, que descrevem as características dessas entidades. Além disso, os relacionamentos entre as entidades são fundamentais para a definição da estrutura do banco de dados.

Relacionado:  10 Aplicações da robótica no presente e no futuro

Um exemplo de REM seria um sistema de uma loja, onde as entidades principais seriam ‘Cliente’, ‘Produto’ e ‘Venda’. Os atributos da entidade ‘Cliente’ poderiam incluir nome, endereço e telefone, enquanto os atributos da entidade ‘Produto’ poderiam incluir código, descrição e preço. O relacionamento entre ‘Cliente’ e ‘Venda’ seria de um para muitos, pois um ‘Cliente’ pode realizar várias ‘Vendas’.

Principais elementos do Modelo de Entidade-Relacionamento: quais são e como funcionam.

O Modelo de Entidade-Relacionamento (MER) é uma ferramenta utilizada na área de banco de dados para a modelagem de dados de um sistema. Ele é composto por diversos elementos que representam as entidades envolvidas no sistema, bem como os relacionamentos entre elas.

Os principais elementos do MER são as entidades, os atributos e os relacionamentos. As entidades representam objetos do mundo real que precisam ser armazenados no banco de dados, como clientes, produtos, funcionários, etc. Cada entidade possui atributos que descrevem suas características, como nome, idade, telefone, etc.

Os relacionamentos estabelecem a ligação entre as entidades, indicando como elas estão interligadas. Existem diferentes tipos de relacionamentos, como um para um, um para muitos e muitos para muitos. Por exemplo, um cliente pode ter muitos pedidos (um para muitos) ou um produto pode pertencer a várias categorias (muitos para muitos).

Para ilustrar melhor como funcionam esses elementos, vamos considerar um exemplo simples. Suponha que estamos modelando um sistema de uma biblioteca. Teremos entidades como Livro, Autor e Empréstimo. Cada entidade terá seus atributos específicos, como título e ISBN para Livro, nome e nacionalidade para Autor, e data de devolução para Empréstimo.

Os relacionamentos entre essas entidades seriam, por exemplo, que um Autor pode ter escrito muitos Livros (um para muitos), ou que um Livro pode ser emprestado várias vezes (muitos para muitos).

Relação de entidade modelo: histórico, elementos, exemplos

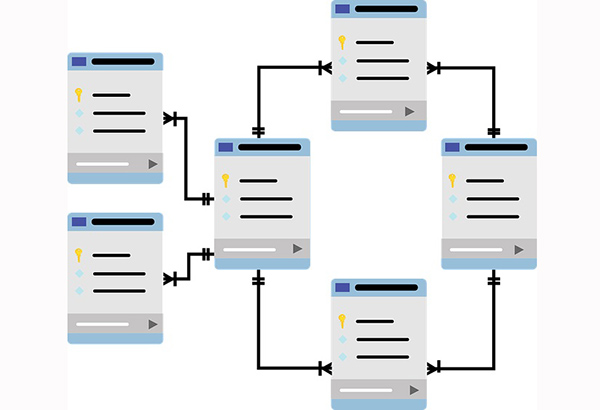

Um modelo de entidade de relacionamento (modelo ER) é o design da estrutura lógica de um banco de dados, que pode ser implementado como um banco de dados real. Os principais componentes do modelo ER são um conjunto de entidades e relacionamentos.

Um modelo de entidade de relacionamento descreve coisas de interesse inter-relacionadas em um domínio específico do conhecimento. Na engenharia de software, o modelo de ER geralmente é usado para incorporar coisas que uma empresa precisa lembrar para realizar processos de negócios.

Relação de entidade modelo: histórico, elementos, exemplos 1

Fonte: pixabay.com

Geralmente, é a derivação de uma análise sistemática para especificar e representar o que é significativo para os processos em alguma área de negócios. Apresenta apenas graficamente um design de dados corporativos, sem definir os processos.

Portanto, é uma ferramenta gráfica fácil de usar para modelar dados, amplamente usada no design de bancos de dados, que ajuda a identificar as entidades que existem em um sistema e os relacionamentos entre essas entidades.

Geralmente, é desenhado com tabelas (entidades), que são conectadas por linhas (relacionamentos), expressando as dependências e associações entre essas entidades.

Diagramas e bancos de dados

Um modelo de entidade de relacionamento geralmente é implementado como um banco de dados. Na implementação de um banco de dados relacional simples, cada linha de uma tabela constitui uma instância de uma entidade e cada coluna constitui um atributo.

As entidades são caracterizadas não apenas por relacionamentos, mas também por propriedades adicionais chamadas atributos, que contêm identificadores chamados “chaves primárias”.

Os diagramas introduzidos para representar entidades e relacionamentos, bem como atributos, podem ser chamados de diagramas de relacionamento de entidade (diagramas ER), em vez de modelos de relacionamento de entidade.

Portanto, a estrutura de um banco de dados é descrita com a ajuda do diagrama de entidades de relacionamento.

Consequentemente, o modelo de ER se torna um modelo de dados abstrato, que define uma estrutura de informações que pode ser implementada em um banco de dados, geralmente relacional.

História

A modelagem de dados tornou-se moda na década de 1970, impulsionada pela necessidade de modelar adequadamente bancos de dados ou mesmo processos de negócios do mundo real.

Peter Chen popularizou o modelo de entidade de relacionamento em seu famoso artigo que publicou em 1976 “O modelo de entidade de relacionamento – em direção a uma visão unificada dos dados”.

Foi proposto criar uma convenção padrão que poderia ser usada para bancos de dados relacionais. Seu objetivo era usar o modelo ER como uma abordagem de modelagem conceitual.

Peter Chen afirmou em seu artigo: «O modelo de entidade de relacionamento adota uma visão mais natural do mundo real, que consiste em entidades e relacionamentos. Ele incorpora parte das informações semânticas importantes sobre o mundo real ».

Além do design do banco de dados, o modelo de ER de Chen também serve bem em sistemas e aplicativos de modelagem de informações. A linguagem de modelagem unificada (UML) é derivada de várias formas do modelo de entidade de relacionamento.

Outros pioneiros

No ano anterior, a AP Brown publicou um artigo chamado “Modelando um sistema do mundo real e projetando um esquema para representá-lo” em uma publicação da Federação Internacional de Processamento de Informações.

Embora o artigo de Brown fosse relevante, o artigo de Chen era ainda mais importante, principalmente porque se concentrava nos termos “entidade” e “relacionamento”. Isso geralmente é considerado o início da prática de modelagem de dados, como é atualmente conhecida.

Relacionado:  Principais desafios da leitura no México na era da Internet

Os diagramas de Bachman, uma forma de modelagem de dados, também merecem ser mencionados.

O artigo de 1969 de Charles Bachman para a publicação Data Base apresentou o conceito de “entidades” de bancos de dados e foi um dos primeiros diagramas de estrutura de dados, que mais tarde seria conhecido como diagrama de Bachman. Isso foi muito influente em Peter Chen.

Alinhamento filosófico

Chen concordou com as tradições filosóficas e teóricas da época dos filósofos gregos antigos Sócrates, Platão e Aristóteles (428 aC) até a epistemologia moderna, semiótica e lógica de Peirce, Frege e Russell.

O próprio Platão associa o conhecimento à apreensão de formas imutáveis. De acordo com Sócrates, as formas são arquétipos ou representações abstratas de muitos tipos de coisas e propriedades e de seus relacionamentos entre si.

Elementos e simbologia

O diagrama da entidade de relacionamento mostra os relacionamentos do conjunto de entidades armazenadas em um banco de dados. Ou seja, os diagramas de ER ajudam a explicar a estrutura lógica dos bancos de dados.

Exemplo: uma música específica é uma entidade, enquanto a coleção de todas as músicas em um banco de dados é um conjunto de entidades.

Diagramas de entidade de relação

À primeira vista, um diagrama de ER se parece muito com um fluxograma. No entanto, o diagrama de ER inclui muitos símbolos especializados e seus significados tornam esse modelo único.

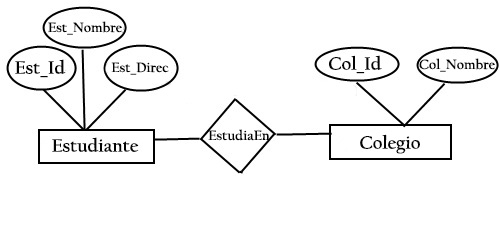

O diagrama a seguir mostra duas entidades, Student e College, e seu relacionamento. O relacionamento entre Estudante e Faculdade é muitos, pois uma escola pode ter muitos alunos, mas um estudante não pode estudar em várias escolas ao mesmo tempo.

A entidade Student possui atributos como sua identificação (Est_Id), nome (Est_Name) e endereço (Est_Direcc). A entidade da faculdade possui atributos como sua identificação (Col_Id) e nome (Col_Name).

Relação de entidade modelo: histórico, elementos, exemplos 2

Simbologia

– Retângulo: representa o conjunto de entidades.

– Elipse: representa os atributos.

– Diamante: representa o conjunto de relacionamentos.

– Linhas: vincula atributos a conjuntos de entidades e conjuntos de entidades a conjuntos de relacionamentos.

– Elipse dupla: atributos com vários valores.

– Elipse descontínua: atributos derivados.

– Retângulo duplo: conjuntos de entidades fracas.

-Elements

Entidade

Uma entidade é algo do mundo real, que é facilmente reconhecível. É qualquer coisa na empresa que será representada no banco de dados. Pode ser algo físico ou simplesmente um fato ou evento que ocorre no mundo real.

Pode ser um local, pessoa, objeto, evento ou conceito, que armazena dados no banco de dados. A característica das entidades é que elas devem ter um atributo como uma chave exclusiva. Cada entidade é composta por alguns atributos que representam essa entidade.

Entidades podem ser consideradas como substantivos. Exemplos: um computador, um funcionário, uma música, um teorema matemático etc.

Entidade fraca

Uma entidade fraca é chamada de entidade que não pode ser identificada exclusivamente por seus próprios atributos e é baseada em um relacionamento com outra entidade.

Por exemplo, uma conta bancária não pode ser identificada exclusivamente se o banco ao qual ela pertence for desconhecido. Portanto, a conta bancária é uma entidade fraca.

Atributo

Um atributo descreve a propriedade de uma entidade. É representado com uma figura oval em um diagrama de ER. Existem quatro tipos de atributos:

Atributo de chave

É o atributo que pode identificar exclusivamente uma entidade de um conjunto de entidades. Por exemplo, o número do cartão do aluno pode identificar exclusivamente um aluno de um conjunto de alunos.

O atributo-chave é representado por uma elipse, assim como os outros atributos. No entanto, o texto do atributo-chave está sublinhado.

Atributo de valores múltiplos

É um atributo que pode conter vários valores. Ele é representado com duplas elipses em um diagrama de ER.

Por exemplo, uma pessoa pode ter mais de um número de telefone, portanto, o atributo do número de telefone possui vários valores.

Atributo Derivado

É aquele cujo valor é dinâmico e é derivado de outro atributo. É representado por uma elipse descontínua em um diagrama de ER.

Por exemplo, a idade de uma pessoa é um atributo derivado, pois muda ao longo do tempo e pode ser derivado de outro atributo: data de nascimento.

Relacionamento

Um relacionamento mostra como as entidades se relacionam. Eles podem ser considerados como os verbos que juntam dois ou mais substantivos. É representado pela forma do diamante no diagrama ER.

Exemplos: o relacionamento entre um departamento e um funcionário, entre um computador e uma empresa, o relacionamento entre um teorema e um matemático, entre um artista e uma música, etc.

Cardinalidade

Cardinalidade especifica quantas instâncias de uma entidade se relacionam com uma instância de outra entidade. A ordinalidade também está intimamente ligada à cardinalidade.

Embora a cardinalidade especifique as ocorrências de um relacionamento, a ordinalidade descreve o relacionamento como obrigatório ou opcional. A simbologia usada para isso é a seguinte:

Relação de entidade modelo: histórico, elementos, exemplos 3

Em outras palavras, cardinalidade especifica o número máximo de relacionamentos e ordinalidade especifica o número mínimo absoluto de relacionamentos. Nesse sentido, existem quatro tipos de relacionamento:

Relação um-para-um

É quando uma única instância de uma entidade é associada a uma única instância de outra entidade.

Por exemplo, uma pessoa tem apenas um passaporte e apenas uma pessoa recebe um passaporte.

Relacionado:  As 25 invenções mais importantes da revolução industrial
Um para muitos relacionamento

É quando uma instância de uma entidade é associada a mais de uma instância de outra entidade.

Por exemplo, um cliente pode fazer muitos pedidos, mas muitos clientes não podem fazer um pedido.

Muitos para um relacionamento

É quando mais de uma instância de uma entidade é associada a uma única instância de outra entidade.

Por exemplo, muitos estudantes podem estudar em uma única universidade, mas um estudante não pode estudar em muitas universidades ao mesmo tempo.

Muitos para muitos relacionamento

É quando mais de uma instância de uma entidade é associada a mais de uma instância de outra entidade.

Por exemplo, um aluno pode ser atribuído a muitos projetos e um projeto pode ser atribuído a muitos estudantes.

Como fazer um relacionamento de entidade modelo?

Ao documentar um sistema ou processo, a observação do sistema de várias maneiras aumenta o entendimento desse sistema.

Os diagramas de entidade de relacionamento são comumente usados ​​para exibir o conteúdo de um banco de dados. Eles ajudam a visualizar como os dados são conectados de uma maneira geral e são particularmente úteis para criar um banco de dados relacional.

Abaixo estão as etapas necessárias para construir um modelo de entidade de relacionamento:

Identifique as entidades

A primeira etapa na criação de um diagrama de entidade de relacionamento é identificar todas as entidades que serão usadas. Uma entidade nada mais é do que um retângulo com uma descrição de algo sobre o qual o sistema armazena informações.

Um retângulo deve ser desenhado para cada entidade que pode ser pensada. Como exemplo, temos as seguintes três entidades:

Relação de entidade modelo: histórico, elementos, exemplos 4

Identificar relacionamentos

São examinadas duas entidades, caso elas estejam relacionadas uma com a outra, é traçada uma linha contínua que conecta as duas entidades.

Para descrever o relacionamento das entidades, um diamante é desenhado entre as duas entidades, na linha que acabou de ser adicionada.

Uma breve descrição de como eles estão relacionados deve ser escrita no diamante. Seguindo o exemplo, você tem o seguinte:

Relação de entidade modelo: histórico, elementos, exemplos 5

Identifique cardinalidades

Para os fins do exemplo em questão, sabe-se que um aluno pode ser designado em vários cursos e um professor pode ensinar apenas um curso. Portanto, o diagrama se parece com:

Relação de entidade modelo: histórico, elementos, exemplos 6

Identifique os atributos

Os arquivos, formulários, relatórios e dados que a organização mantém atualmente para identificar os atributos devem ser estudados. Você também pode realizar entrevistas com várias partes interessadas para identificar as entidades. Inicialmente, é importante identificar os atributos sem atribuí-los a uma entidade específica.

Depois de ter uma lista de atributos, eles devem ser atribuídos às entidades identificadas. Verifique se um atributo corresponde exatamente a uma entidade. Se se acredita que um atributo deve pertencer a mais de uma entidade, um modificador deve ser usado para torná-lo único.

Depois que a atribuição é feita, as chaves primárias são identificadas. Se uma chave exclusiva não estiver disponível, uma deverá ser criada.

Para facilitar o exemplo, apenas um atributo é mostrado para cada entidade, além da chave. No entanto, mais atributos podem ser identificados. As chaves primárias podem ser diferenciadas de outros atributos porque estão sublinhadas.

Relação de entidade modelo: histórico, elementos, exemplos 7

Complete o diagrama

Você deve continuar conectando as entidades com linhas e adicionando os diamantes para descrever cada relacionamento, até que todos os relacionamentos tenham sido descritos.

É possível que uma das entidades não esteja relacionada a nenhuma outra entidade. Por outro lado, outras entidades podem ter vários relacionamentos. Uma representação mais moderna do diagrama de ER é a seguinte:

Relação de entidade modelo: histórico, elementos, exemplos 8

Dicas para diagramas de ER eficazes

– Verifique se cada entidade aparece apenas uma vez no diagrama.

– No diagrama, você deve atribuir um nome a cada entidade, relacionamento e atributo.

– As relações entre entidades devem ser cuidadosamente examinadas. Eles são realmente necessários? Faltam alguns relacionamentos para serem definidos? Qualquer relacionamento redundante deve ser eliminado. Os relacionamentos não se conectam.

– É aconselhável usar cores para destacar partes importantes do diagrama.

Exemplos

Diagrama do banco de dados

Há dois motivos para criar um diagrama de entidade de relacionamento para um banco de dados: Um novo modelo está sendo projetado ou a estrutura existente precisa ser documentada.

Se você possui um banco de dados existente que precisa ser documentado, um diagrama de entidade de relacionamento é criado usando os dados diretamente do banco de dados:

Relação de entidade modelo: histórico, elementos, exemplos 9

Modelo de vendas na Internet

Aqui está um exemplo do modelo de entidade de relacionamento para vendas pela Internet, usando um diagrama de
entidade de relacionamento:

Relação de entidade modelo: histórico, elementos, exemplos 10
