O desenho técnico é uma técnica fundamental para a representação de projetos, ideias e conceitos de forma precisa e detalhada. Para a realização de desenhos técnicos, é necessário o uso de diversos instrumentos e materiais específicos que garantem a qualidade e exatidão do trabalho final. Neste artigo, serão apresentados 15 instrumentos e materiais essenciais para a prática do desenho técnico, destacando a importância de cada um deles para a elaboração de projetos bem elaborados e profissionais.
Materiais utilizados no desenho técnico: conheça os principais instrumentos e materiais necessários.
Para a realização de desenhos técnicos é fundamental contar com os instrumentos e materiais corretos. Conheça a seguir 15 itens essenciais para garantir precisão e qualidade nos seus projetos:
1. Papel para desenho: O papel sulfite é o mais utilizado, mas existem opções específicas para desenho técnico, como o papel vegetal e o papel milimetrado.
2. Lápis: Os lápis de grafite são indispensáveis para fazer os traços iniciais e os detalhes dos desenhos. Recomenda-se ter uma variedade de durezas, como 2B, HB e 2H.
3. Borracha: Utilizada para correções e ajustes nos desenhos, a borracha precisa ser macia para não danificar o papel.
4. Esquadros: São utilizados para traçar linhas retas e ângulos precisos. Os mais comuns são o esquadro de 30°/60° e o esquadro de 45°.
5. Compasso: Essencial para desenhar círculos e arcos com precisão.
6. Régua: Utilizada para fazer medições e traçar linhas retas.
7. Transferidor: Permite medir e traçar ângulos com facilidade.
8. Escalímetro: Ferramenta utilizada para fazer escalas e medições proporcionais.
9. Gabaritos: São moldes com formas específicas, como círculos, elipses e símbolos, que facilitam a execução de detalhes nos desenhos.
10. Lapiseira: Alternativa ao lápis tradicional, a lapiseira oferece traços mais finos e precisos.
11. Tinta nanquim: Utilizada para dar acabamento aos desenhos, a tinta nanquim é resistente e proporciona um resultado profissional.
12. Canetas técnicas: Ideais para fazer traços finos e detalhes minuciosos nos desenhos.
13. Papel carbono: Utilizado para transferir desenhos de um papel para outro de forma precisa.
14. Papel manteiga: Excelente para fazer cópias de desenhos e para sobrepor camadas de detalhes.
15. Prancheta: Item fundamental para manter o papel firme durante o desenho, garantindo maior precisão.
Com esses instrumentos e materiais, você estará pronto para produzir desenhos técnicos de qualidade e com acabamento profissional. Lembre-se de sempre manter seus materiais organizados e em bom estado, para garantir melhores resultados em seus projetos.
Relação dos principais materiais utilizados em desenho artístico e técnico.
Desenho técnico e artístico são atividades que requerem o uso de diversos materiais e instrumentos específicos para garantir um resultado de qualidade. A seguir, serão listados 15 dos principais materiais utilizados nesse tipo de atividade.
Lápis: O lápis é o instrumento mais básico e indispensável para qualquer desenhista. Existem diversos tipos de lápis, como o 2B, HB e 4H, cada um adequado para um tipo de traço.
Borracha: A borracha é utilizada para correções e ajustes no desenho, sendo essencial para garantir um resultado limpo e preciso.
Papel: O papel utilizado no desenho técnico e artístico deve ser de qualidade, com gramatura e textura adequadas para o tipo de técnica que será utilizada.
Compasso: O compasso é um instrumento utilizado para traçar círculos e arcos com precisão, sendo essencial em desenhos técnicos.
Régua: A régua é utilizada para traçar linhas retas e garantir a precisão das medidas no desenho técnico.
Esquadro: O esquadro é um instrumento utilizado para traçar ângulos retos, sendo fundamental em desenhos técnicos que requerem precisão geométrica.
Pincéis: Os pincéis são utilizados em desenhos artísticos, principalmente em técnicas de aquarela e pintura.
Tinta: A tinta é utilizada em desenhos artísticos, sendo essencial para criar cores vibrantes e duradouras.
Lapiseira: A lapiseira é um instrumento de desenho técnico que utiliza grafite em formato de tubo, garantindo traços precisos e uniformes.
Caneta nanquim: A caneta nanquim é utilizada em desenhos técnicos para traçar linhas firmes e precisas, sendo resistente à água e garantindo durabilidade ao desenho.
Tesoura: A tesoura é utilizada para recortes e ajustes no papel, sendo essencial em trabalhos de colagem e montagem.
Estilete: O estilete é utilizado para cortes precisos no papel, sendo essencial em trabalhos de precisão e detalhamento.
Canetas coloridas: As canetas coloridas são utilizadas em desenhos artísticos para criar detalhes e realces de cor no trabalho final.
Bloco de desenho: O bloco de desenho é onde o desenhista realiza seus trabalhos, sendo importante escolher um bloco de qualidade para garantir a durabilidade do desenho.
Com esses materiais e instrumentos em mãos, o desenhista estará preparado para criar trabalhos de qualidade, seja no campo artístico ou técnico.
Elementos essenciais em um desenho técnico: conheça os principais componentes para elaboração.
Desenho técnico é uma forma de representação gráfica de projetos e ideias, muito utilizado em diversas áreas como engenharia, arquitetura e design. Para elaborar um desenho técnico de qualidade, é fundamental conhecer e utilizar os elementos essenciais corretamente. Neste artigo, vamos apresentar os 15 instrumentos e materiais mais comuns utilizados nesse tipo de desenho.
1. Lápis: o lápis é o principal instrumento de desenho técnico, utilizado para fazer traços precisos e detalhados.
2. Borracha: a borracha é essencial para correção de erros e ajustes no desenho.
3. Esquadro: o esquadro é utilizado para traçar linhas retas e ângulos precisos.
4. Compasso: o compasso é utilizado para traçar círculos e arcos de forma precisa.
5. Régua: a régua é utilizada para fazer medições e traçar linhas retas.
6. Papel milimetrado: o papel milimetrado é utilizado para desenhos que exigem precisão nas medidas.
7. Canetas técnicas: as canetas técnicas são utilizadas para fazer traços finos e precisos no desenho.
8. Gabaritos: os gabaritos são utilizados para desenhar símbolos e formas geométricas padronizadas.
9. Transferidor: o transferidor é utilizado para medir e traçar ângulos no desenho.
10. Escalímetro: o escalímetro é utilizado para fazer medidas proporcionais no desenho.
11. Lapiseira: a lapiseira é uma opção mais prática e precisa que o lápis tradicional.
12. Tira-linhas: o tira-linhas é utilizado para fazer traços retos e paralelos no desenho.
13. Estilete: o estilete é utilizado para cortar papel e fazer ajustes no desenho.
14. Papel vegetal: o papel vegetal é utilizado para fazer cópias e sobreposições no desenho.
15. Computador e software de desenho: para desenhos mais complexos e detalhados, o uso de computador e software específico é essencial.
Com esses 15 instrumentos e materiais de desenho técnico, é possível elaborar projetos detalhados e precisos em diversas áreas. É importante conhecer cada um deles e saber utilizá-los corretamente para obter resultados de qualidade.
Elementos essenciais para incluir no desenho técnico.
Desenho técnico é uma forma de representação gráfica de projetos e ideias, sendo essencial para a comunicação entre profissionais de diversas áreas, como engenharia, arquitetura e design. Para garantir a precisão e clareza das informações transmitidas, é importante incluir alguns elementos essenciais no desenho técnico.
Um dos elementos fundamentais é a escala, que determina a relação entre as medidas reais e as representadas no desenho. Além disso, é importante incluir legendas e simbologias para facilitar a interpretação do desenho por parte de quem o está lendo. Outro elemento crucial são as dimensões, que devem ser precisas e claras para garantir a correta execução do projeto.
Outros elementos que não podem faltar em um desenho técnico são as linhas de corte e seções, que ajudam a visualizar detalhes internos do projeto, e as vistas ortográficas, como planta baixa, elevações e cortes, que fornecem diferentes perspectivas do objeto desenhado.
Além disso, é importante incluir hachuras para representar materiais e texturas, bem como legendas explicativas para identificar elementos específicos do desenho. A escala gráfica também é essencial para garantir a correta interpretação das dimensões representadas no desenho.
Em resumo, para um desenho técnico completo e preciso, é fundamental incluir elementos como escala, legendas, dimensões, linhas de corte, vistas ortográficas, hachuras, legendas explicativas e escala gráfica. Com esses elementos presentes, a comunicação visual será eficiente e a execução do projeto será facilitada.
15 Instrumentos e materiais de desenho técnico
Alguns instrumentos e materiais de desenho técnico incluem lápis, réguas, bússolas e transportadores. Essas ferramentas podem ser usadas para medir e desenhar os planos correspondentes.
Eles também podem ser usados para melhorar a consistência e a velocidade de criação dos elementos de desenho padrão.As ferramentas usadas no desenho técnico manual foram substituídas pelo crescimento do computador pessoal e seu uso comum como a ferramenta mais usada no desenho técnico por computador, no desenho ou no design.
Instrumentos comumente usados no desenho técnico manual

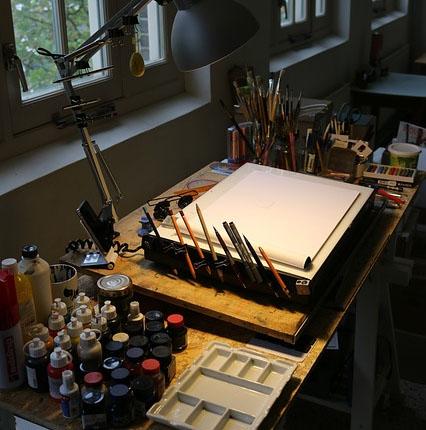

Mesa de desenho
A prancheta de desenho é uma ferramenta essencial no desenho técnico. O papel está anexado a ele; Ele permanece reto e firme, dessa maneira o desenho pode ser feito exatamente.
A mesa de desenho geralmente é montada em um pedestal no qual a mesa pode ser girada em diferentes posições, e sua altura também pode ser ajustada.
A fita adesiva é geralmente usada para fixar o papel à mesa, incluindo o uso sofisticado de adesivos individuais de um rolo de distribuição.
Algumas pranchetas de desenho são magnéticas, permitindo que o papel seja mantido no lugar através de longos rolos de metal.
Também são produzidas tabelas de desenho menores para serem usadas no nível da tabela.

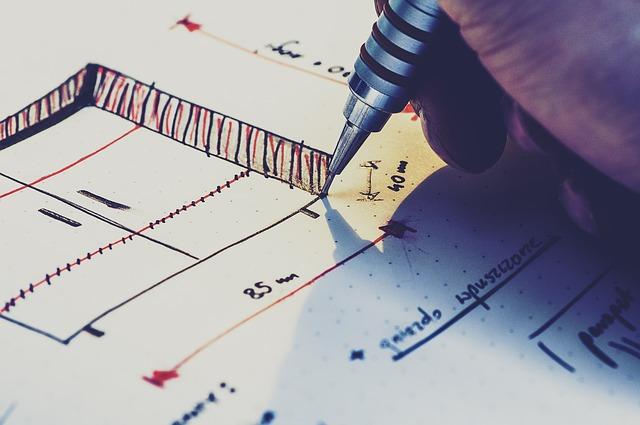

Lápis
Tradicionalmente, as agulhas usadas no desenho técnico são lápis e canetas técnicas. Os lápis geralmente usados são lapiseiras com uma tinta de espessura padrão.
A largura padrão das linhas varia entre 0,8 mm, 0,25 mm, 0,5 mm e 0,7 mm. A dureza geralmente varia de HB a 2H. Os traços mais suaves geralmente oferecem melhor contraste, mas os mais fortes fornecem uma linha mais precisa.
Embora um baixo contraste no traçado possa ser problemático quando se trata de fotocopiar o resultado final, novas técnicas de cópia podem melhorar o resultado final. As superfícies de papel ou plástico requerem seus próprios tipos de chumbo.
Na maioria dos casos, os desenhos técnicos finais são desenhados com tinta, em plástico ou em papel vegetal. O lápis é geralmente um lápis técnico rápido; uma caneta que marca consistentemente a amplitude das linhas.
A caneta possui um recipiente de tinta que contém um tubo de metal, no qual há uma agulha ou um fio de metal fino. A tinta é absorvida entre a agulha e a parede do tubo, evitando vazamento excessivo de tinta.

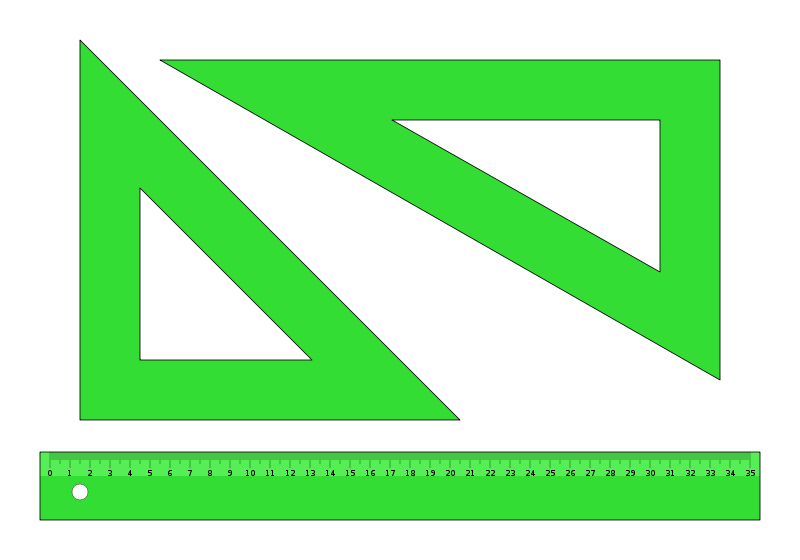

Quadrado e chanfro
O quadrado, na forma de um triângulo isósceles, um ângulo de 90º e dois de 45º, é usado junto com o chanfro para fazer linhas paralelas e perpendiculares.
O chanfro tem a forma de um triângulo retângulo escaleno.

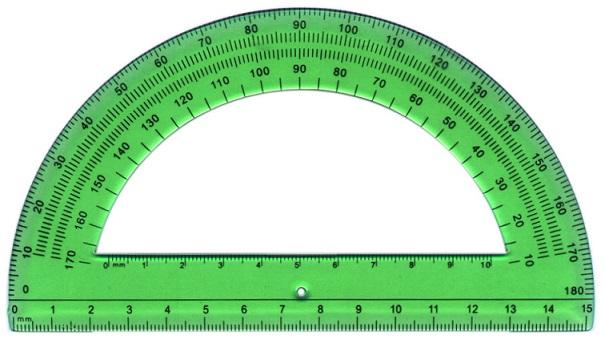

Transportador
É usado para medir ângulos em graus.

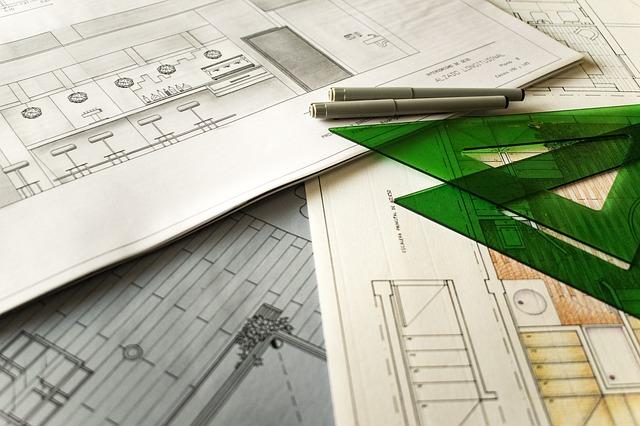

Regras
Normalmente, as regras utilizadas no desenho técnico são feitas de poliestireno. As regras podem ser divididas em dois tipos, de acordo com o design de suas arestas.
Uma régua de borda reta pode ser usada com lápis e marcadores, enquanto, usando uma caneta técnica, a régua deve ter uma borda com nervuras para evitar derramamento de tinta.
A régua graduada ou régua de escala é uma régua graduada de três réguas que possui seis tipos diferentes de escala marcados nas bordas.
Atualmente, essas regras são feitas de plástico. Nos tempos antigos, eles eram feitos de madeira. Existem também versões de bolso.

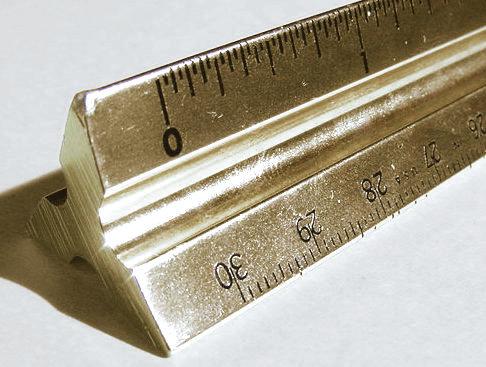

Medidor de balança
É um tipo de régua em forma de prisma que possui escalas diferentes.

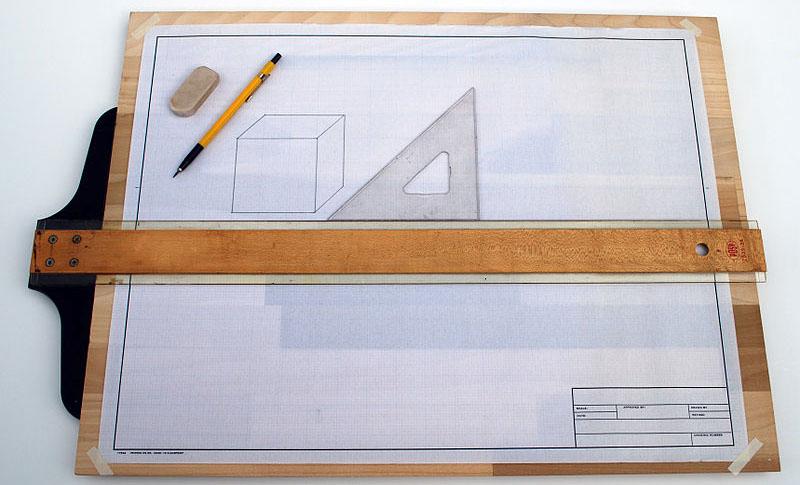

Regra T
Uma régua T é uma superfície plana que usa a borda da prancheta como suporte. É usado com a prancheta para desenhar linhas horizontais e alinhar outras ferramentas de desenho.
Podem ser usadas regras de madeira, metal ou plástico; na forma de um triângulo, com ângulos de 30 °, 60 ° ou com dois ângulos de 45 °. Dessa maneira, você pode desenhar rapidamente linhas com esses ângulos comumente usados.
Uma alternativa à regra T é uma barra paralela permanentemente conectada à prancheta.
Possui um par de cabos e polias que permitem que ele seja posicionado em qualquer lugar da superfície de desenho, permanecendo paralelo à parte inferior da prancheta. Este instrumento pode substituir a regra T e os triângulos.

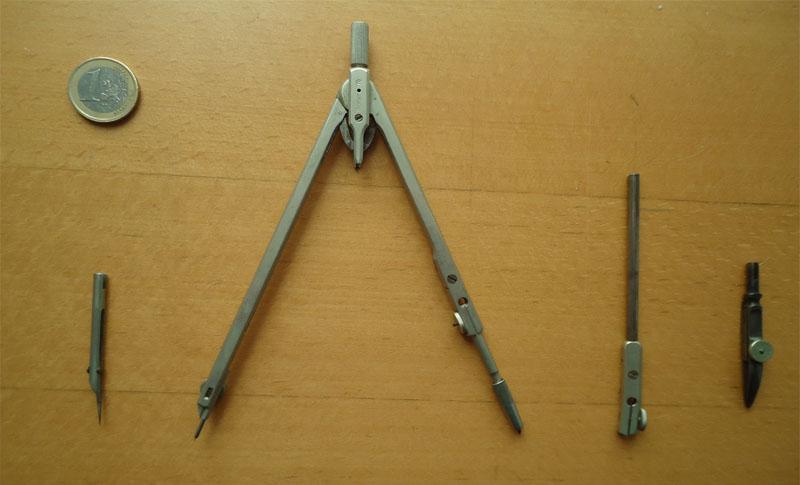

Compasso
As medidas são projetadas para desenhar círculos ou segmentos de arcos de círculo. Um tipo de medida possui dois braços direitos unidos por uma dobradiça; Um braço possui um ponto de giro acentuado, enquanto o outro possui um suporte para a caneta ou lápis técnico.
De lado, a bússola do feixe possui o ponto de articulação e um porta-canetas unidos por uma barra, útil ao desenhar muitos arcos radiais grandes.
Normalmente, um modelo circular é usado em vez de uma bússola, se você precisar desenhar círculos de tamanhos pré-determinados.

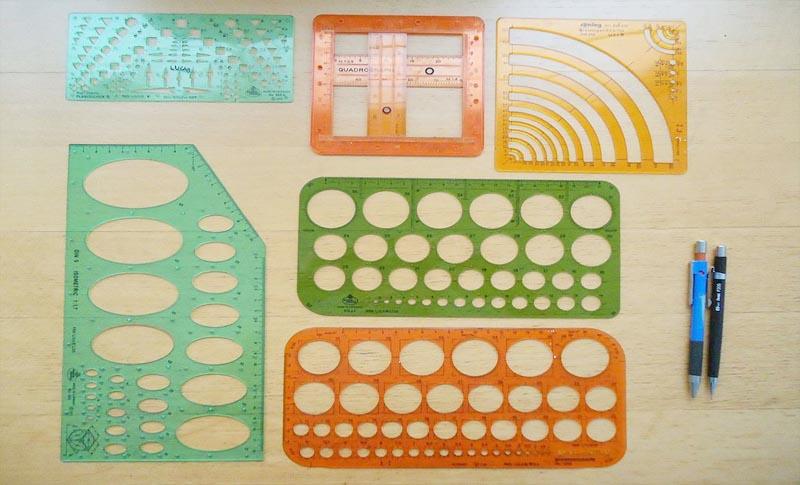

Modelos de desenho
Os modelos contêm orifícios pré-dimensionados na escala correta para desenhar corretamente símbolos ou formas.
Os modelos de letras são usados para desenhar texto, incluindo dígitos e caracteres de letras. Os diagramas geralmente têm uma fonte e tamanho padrão.
Para desenhar círculos ou itens de círculo, os modelos circulares contêm tamanhos diferentes da mesma maneira.
Os modelos também estão disponíveis em outras formas geométricas comumente usadas, como molduras e elipses, bem como em uma variedade especializada para outros fins.
Também existem modelos específicos para serem usados em diferentes ramos do desenho técnico.
Por exemplo, modelos de arquitetura podem ser usados para desenhar portas de tamanhos diferentes com seus respectivos “arcos de abertura”; nesse ramo também existem modelos para desenhar prédios, móveis e outros símbolos correspondentes.
Lapiseira
É uma ferramenta na qual você pode colocar minas para desenhar.
Curvgraphs
É um modelo usado para desenhar curvas.

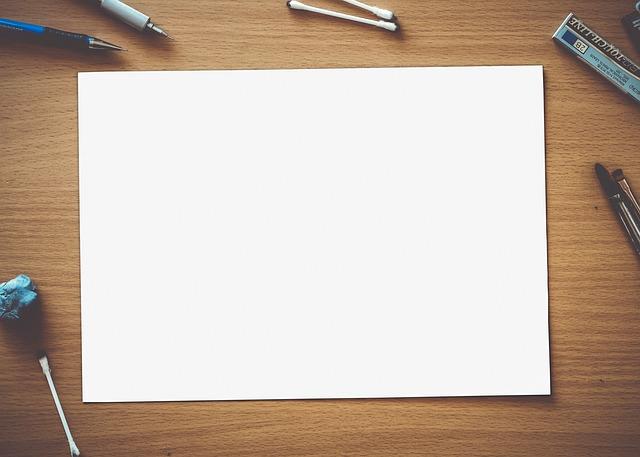

De papel
Dependendo da atividade e do projeto, diferentes tipos de papel podem ser usados. Alguns exemplos dos mais comuns incluem:
- Papel para desenho: é um papel translúcido, semelhante à seda, que enruga quando umedecido. Geralmente é usado com lápis e marcadores. As marcas de lápis podem ser corrigidas até um certo ponto com uma borracha.
- Papel grosso para desenho: papel sanduíche, uma folha de papel fino e translúcido. É fabricado em diferentes tipos, a superfície pode ser ligeiramente brilhante. Este papel também enruga quando molhado. Pode ser usado com lápis e marcadores, com limitações para canetas técnicas. É difícil apagar a tinta sem danificar este papel; Uma exclusão pode ser usada para linhas de lápis.
- Papel vegetal: papel translúcido espesso que também vem em diferentes tipos. Enruga quando molhado. Pode ser usado com lápis de grafite e canetas técnicas. Uma exclusão ou alguma ferramenta de apagamento pode ser usada para corrigir os traços.
- Filme plástico translúcido: geralmente são cinza ou bege claro. Eles geralmente são usados ao fotocopiar.
O plástico tem vantagens sobre o papel translúcido; mecanicamente, é mais forte e tem uma concordância mais dimensional, pois o plástico não encolhe nem se estica como papel.
Além disso, o plástico é uma superfície completamente plana, enquanto a superfície do papel é relativamente áspera.
O plástico pode ser usado com lápis e canetas de desenho, porém sua superfície tende a enfraquecer as pontas das canetas.
Borracha
Eles são usados para apagar o que foi desenhado com um lápis. Eles geralmente são feitos de borracha sintética e borracha sintética à base de soja.
Apontador de lápis
É um dispositivo para afiar a ponta de um lápis raspando sua superfície. Embora os apontadores possam ser usados confortavelmente manualmente, também existem elétricos.
De software
Um dos programas de computador mais utilizados é o autocad.
Referências
- Desenho técnico de tolos. Recuperado de wikipedia.org.
- Revisão: Drawing Instruments, 1580-1980 de Maya Hambly. (1990) Recuperado de jstor.org.
- O engenheiro americano Recuperado de wikipedia.org.
- Ferramentas de desenho técnico. Recuperado de staedtler.com.
- Desenho arquitetônico e design. Recuperado de wikipedia.org.
