Um elipsóide é uma figura geométrica tridimensional que se assemelha a uma elipse, ou seja, possui uma forma oval alongada. Suas características incluem três eixos principais de diferentes comprimentos, sendo que dois deles são perpendiculares entre si e o terceiro é perpendicular aos dois anteriores. O elipsóide é frequentemente utilizado na geodésia e na geofísica para representar a forma da Terra, bem como em outras áreas da ciência e da engenharia. Alguns exemplos de elipsóides incluem o geóide, que representa a forma média da Terra, e o elipsóide de revolução, que é gerado pela rotação de uma elipse em torno de um de seus eixos.
Entenda o conceito de modelo elipsoidal: forma tridimensional semelhante a uma elipse.
O elipsóide é um modelo tridimensional que possui uma forma semelhante a uma elipse. Ele é caracterizado por ter três eixos de tamanhos diferentes, sendo que dois deles são iguais e o terceiro é diferente. Essa forma geométrica é muito utilizada em diversas áreas, como na geofísica, na cartografia e na astronomia.
Uma das principais características do elipsóide é a sua simetria em relação aos seus eixos. Isso significa que ele possui uma forma regular e bem definida, o que facilita sua utilização em cálculos e modelagens matemáticas. Além disso, o elipsóide é uma figura geométrica que se assemelha bastante a muitas formas encontradas na natureza, o que o torna um modelo muito útil em diversas aplicações.
Um exemplo de aplicação do elipsóide é na representação da Terra como um modelo geodésico. Nesse caso, o elipsóide é utilizado para criar um modelo tridimensional da Terra, levando em consideração sua forma aproximadamente esférica. Esse modelo é fundamental para a elaboração de mapas e para a realização de cálculos de navegação e posicionamento geográfico.
Sua forma semelhante a uma elipse o torna um modelo versátil e amplamente utilizado em diferentes contextos.
A importância do elipsoide na geofísica e no posicionamento geodésico terrestre.
O elipsoide é uma figura geométrica que descreve de forma mais precisa a forma da Terra, que não é perfeitamente esférica. Na geofísica, o elipsoide é fundamental para representar a Terra devido à sua forma mais próxima da realidade. Isso é importante para estudos de gravidade, magnetismo, movimentos tectônicos, entre outros fenômenos geofísicos.
No posicionamento geodésico terrestre, o elipsoide é utilizado como referência para determinar coordenadas geográficas, altitudes e distâncias de forma mais precisa. Os sistemas de posicionamento por satélite, como o GPS, utilizam o elipsoide como base para determinar a localização de um ponto na Terra com alta precisão.
Um exemplo de elipsoide amplamente utilizado é o WGS 84, adotado como padrão para sistemas de posicionamento global. Este elipsoide é essencial para a navegação aérea, marítima, terrestre e para diversas aplicações que dependem de informações geoespaciais precisas.
Significado do termo elipsoide na ciência geoespacial e sua importância para representação terrestre.
O elipsoide é uma figura geométrica tridimensional que se assemelha a uma esfera achatada nos polos, sendo utilizada na ciência geoespacial como um modelo matemático para representar a forma da Terra de maneira mais precisa. Este modelo é fundamental para cálculos geodésicos e cartográficos, pois a Terra não é perfeitamente esférica, mas sim um geóide irregular.
A importância do elipsoide na representação terrestre está relacionada à sua capacidade de se ajustar melhor às variações de altitude e forma do planeta. Ao utilizar um elipsoide como referência, os profissionais da área geoespacial conseguem obter medidas mais precisas de distâncias, áreas e volumes, facilitando a elaboração de mapas e a realização de estudos geográficos.
Elipsóide: características e exemplos
Um dos elipsoides mais utilizados na geodésia é o WGS 84, adotado como sistema de referência geodésica pelo GPS. Este elipsoide apresenta um raio equatorial de 6.378.137 metros e um raio polar de 6.356.752 metros, proporcionando uma representação bastante precisa da forma da Terra.
Outro exemplo de elipsoide comumente utilizado é o GRS 80, adotado como padrão para sistemas de referência geocêntricos. Este modelo apresenta um raio equatorial de 6.378.137 metros e um raio polar de 6.356.752 metros, sendo amplamente empregado em estudos cartográficos e geodésicos.
Diferenças entre geoide e elipsoide: entenda as características e aplicações de cada forma geodésica.
O elipsoide é uma forma geodésica utilizada para modelar a Terra de forma mais precisa do que o geoide. Enquanto o geoide representa uma superfície idealizada que se aproxima do nível médio do mar, o elipsoide é uma forma matemática mais simples, que se assemelha a uma esfera achatada nos polos e alongada no equador.
Uma das principais características do elipsoide é que ele facilita os cálculos de posicionamento e navegação, sendo amplamente utilizado em sistemas de coordenadas geográficas como o WGS84. Além disso, o elipsoide é essencial em aplicações de cartografia e sensoriamento remoto, permitindo uma representação mais precisa da superfície terrestre.
Por outro lado, o geoide é uma representação mais complexa da forma da Terra, levando em consideração irregularidades topográficas e variações gravitacionais. Ele é utilizado em estudos geodésicos e geofísicos, sendo fundamental para determinar altitudes e realizar medições precisas em diferentes regiões do planeta.
Elipsóide: características e exemplos
O elipsóide é uma superfície no espaço que pertence ao grupo de superfícies quadráticas e cuja equação geral é da forma:
Ax 2 + Por 2 + Cz 2 + Dxy + Exz + Fyz + Gx + Hy + Iz + J = 0
É o equivalente tridimensional de uma elipse, caracterizada por possuir traços elípticos e circulares em alguns casos especiais. Traços são as curvas obtidas pela interseção do elipsóide com um plano.
Além do elipsóide, existem mais cinco quadríticos: hiperbolóide de uma e duas folhas, dois tipos de parabolóide (hiperbólico e elíptico) e o cone elíptico. Seus traços também são cônicos.
O elipsóide também pode ser expresso usando a equação padrão em coordenadas cartesianas. Um elipsóide centrado na origem (0,0,0) e expresso dessa maneira lembra a elipse, mas com um termo adicional:
Valores a , b, e c são números reais maiores que 0 e representam os três meias eixos do elipsóide.
Características do elipsóide
– Equação padrão
A equação padrão em coordenadas cartesianas para a elipse centrada no ponto (h, k, m) é:
– Equações paramétricas do elipsóide
Nas coordenadas esféricas, o elipsóide pode ser descrito da seguinte maneira:
x = um pecado θ. porque
y = b sen θ. sen φ
z = c cos θ
Os semi-eixos do elipsóide ainda são a, bec, enquanto os parâmetros são os ângulos θ e φ da figura a seguir:
– Traços do elipsóide
A equação geral para uma superfície no espaço é F (x, y, z) = 0 e os traços da superfície são as curvas:
– x = c; F (c, y, z) = 0
– y = c; F (x, c, z) = 0
– z = c; F (x, y, c) = 0
No caso de um elipsóide, essas curvas são elipses e, às vezes, circunferências.
– Volume
O volume V do elipsóide é dado por (4/3) π vezes o produto de seus três semi-eixos:
V = (4/3) π. abc
Casos Especiais Ellipsoid

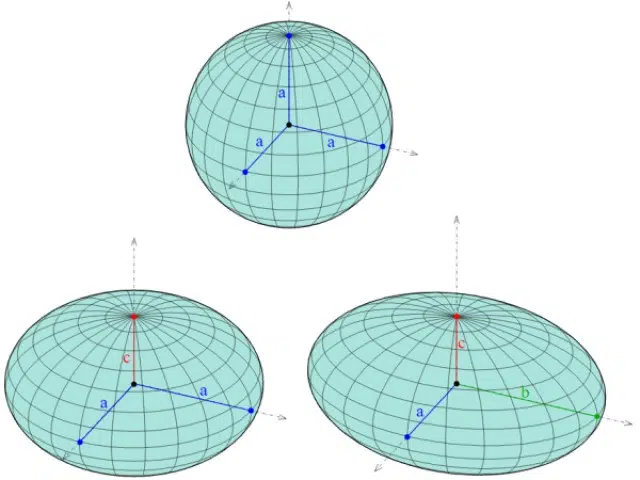

-Um elipsóide se torna uma esfera quando todos os semi-eixos são do mesmo tamanho: a = b = c ≠ 0. Isso faz sentido, uma vez que o elipsóide é como uma esfera que foi esticada diferentemente ao longo de cada eixo.
-O esferóide é um elipsóide no qual dois dos semi-eixos são idênticos e o terceiro é diferente, por exemplo, poderia ser a = b ≠ c.
O esferóide também é chamado de elipsóide da revolução, porque pode ser gerado pela rotação de elipses em torno de um eixo.
Se o eixo de rotação coincide com o eixo principal, o esferóide é prolato , mas se coincide com o eixo menor, é oblato :
A medição do achatamento do esferóide (elipticidade) é dada pela diferença de comprimento entre os dois semi-eixos, expressa de maneira fracionada, ou seja, é o achatamento da unidade, dado por:
f = (a – b) / a
Nesta equação, a representa o eixo semi-maior eb, o eixo semi-menor, lembre-se de que o terceiro eixo é igual a um desses para um esferóide. O valor de f está entre 0 e 1 e, para um esferóide, deve ser maior que 0 (se fosse igual a 0, teríamos simplesmente uma esfera).
O elipsóide de referência
Os planetas e geralmente as estrelas geralmente não são esferas perfeitas, porque o movimento rotacional em torno de seus eixos achatam o corpo nos pólos e aumentam o volume no equador.
É por isso que a Terra se parece com um esferóide oblato, embora não seja tão exagerado quanto o da figura anterior, e por sua vez, o gigante gasoso Saturno é o mais plano dos planetas do sistema solar .
Portanto, uma maneira mais realista de representar os planetas é assumir que eles são como um esferóide ou elipsóide de revolução, cujo eixo semi-maior é o raio equatorial e o semi-eixo menor é o raio polar.
Medidas cuidadosas feitas no globo tornaram possível construir o elipsóide de referência da Terra como sua maneira mais precisa de trabalhar matematicamente.
As estrelas também têm movimentos rotacionais que lhes dão formas mais ou menos achatadas. A rápida estrela Achernar, a oitava estrela mais brilhante no céu noturno, na constelação do sul, Eridanus é notavelmente elíptica quando comparada à maioria. São 144 anos-luz de nós.
No outro extremo, há alguns anos os cientistas encontraram o objeto mais esférico encontrado até agora: a estrela Kepler 11145123, a 5000 anos-luz de distância, duas vezes o tamanho do nosso Sol e uma diferença entre os semi-eixos de apenas 3 km. Como esperado, ele também gira mais devagar.
Quanto à Terra, também não é um esferóide perfeito por causa de sua superfície acidentada e variações locais na gravidade. Portanto, há mais de um esferóide de referência disponível e o mais adequado para a geografia local é escolhido em cada local.
A ajuda dos satélites é inestimável na criação de modelos cada vez mais precisos da forma da Terra, graças a eles, sabe-se, por exemplo, que o polo sul está mais próximo do equador do que o polo norte.
Exemplo numérico
Devido à rotação da Terra, é gerada uma força centrífuga que lhe dá a forma de um elipsóide oblongo, em vez de uma esfera. O raio equatorial da Terra é conhecido por 3963 milhas e o raio polar é 3942 milhas.
Encontre a equação do traço equatorial, a do elipsóide e a medida de sua planicidade. Compare também com a elipticidade de Saturno, com os dados fornecidos abaixo:
Raio -Equatorial de Saturno: 60 268 km
Raio polar de Saturno: 54.364 km
Solução
É necessário um sistema de coordenadas, que assumiremos centrado na origem (centro da Terra). Assumiremos que o eixo z vertical e o traço que corresponde ao equador estão no plano xy, equivalente ao plano z = 0.
No plano equatorial, os semi-eixos aeb são iguais, portanto a = b = 3963 milhas, enquanto c = 3942 milhas. Este é um caso especial: um esferóide centrado no ponto (0,0,0), como indicado acima.
O traço equatorial é uma circunferência do raio R = 3963 milhas, centralizada na origem. É calculado fazendo z = 0 na equação padrão:
E a equação padrão do elipsóide terrestre é:
f) Terra = (a – b) / a = (3963-3942) milhas / 3963 milhas = 0,0053
f Saturno = (60268-54363) km / 60268 km = 0,0980
Observe que a elipticidade f é uma quantidade adimensional.
