A topologia em anel é um tipo de configuração de rede em que todos os dispositivos estão conectados em um circuito fechado, formando um anel. Neste modelo, os dados são transmitidos em um único sentido de um dispositivo para o próximo até que cheguem ao destino.
Uma das principais vantagens da topologia em anel é a sua simplicidade e eficiência na transmissão de dados, uma vez que não há colisões de pacotes de dados como em outras topologias, como a em barramento. Além disso, a topologia em anel permite uma rápida detecção de falhas na rede, facilitando a sua manutenção e resolução de problemas.
No entanto, a topologia em anel também apresenta algumas desvantagens, como a sua vulnerabilidade a falhas em um único ponto da rede, que podem interromper todo o sistema de comunicação. Além disso, a instalação e expansão de redes em anel podem ser mais complexas e custosas do que em outras topologias, como a em estrela.
Prós e contras da topologia em anel: o que você precisa saber.
A topologia em anel é um tipo de configuração de rede em que os dispositivos são conectados em forma de anel, onde cada dispositivo é conectado ao seu vizinho mais próximo. Neste artigo, vamos discutir as características, vantagens e desvantagens da topologia em anel.
Características da topologia em anel
Na topologia em anel, os dados são transmitidos em uma única direção ao longo do anel, formando um circuito fechado. Cada dispositivo tem um endereço único, o que permite a transmissão eficiente dos dados. Além disso, a topologia em anel é conhecida pela sua simplicidade e facilidade de implementação.
Vantagens da topologia em anel
Uma das principais vantagens da topologia em anel é a sua capacidade de garantir que cada dispositivo tenha a mesma oportunidade de transmitir dados. Além disso, a topologia em anel é altamente confiável, pois se um dispositivo falhar, a comunicação pode ser redirecionada para evitar interrupções. Outra vantagem é a facilidade de identificar e isolar problemas na rede, já que cada dispositivo está conectado de forma independente.
Desvantagens da topologia em anel
No entanto, a topologia em anel também apresenta algumas desvantagens. Um dos principais problemas é a sua complexidade, o que pode dificultar a expansão da rede. Além disso, se o anel for interrompido em algum ponto, toda a rede pode ser afetada. Outra desvantagem é que a velocidade de transmissão dos dados pode ser mais lenta em comparação com outras topologias, como a topologia em estrela.
É importante considerar as necessidades específicas da sua rede antes de optar por esse tipo de configuração. Com a sua capacidade de garantir uma transmissão equitativa dos dados e sua alta confiabilidade, a topologia em anel pode ser uma escolha adequada para algumas redes, mas é importante estar ciente das possíveis limitações que ela apresenta.
Entendendo o funcionamento da topologia em anel: conceitos básicos e principais características.
A topologia em anel é um tipo de configuração de rede em que os dispositivos estão conectados em forma de anel, onde cada dispositivo está ligado aos seus vizinhos mais próximos. Nesse tipo de rede, os dados são transmitidos em uma única direção, de um dispositivo para outro, até chegar ao destino final.
Uma das principais características da topologia em anel é a sua simplicidade, pois cada dispositivo está conectado apenas aos seus dois vizinhos mais próximos, facilitando a identificação de problemas na rede. Além disso, a comunicação em anel é mais eficiente do que em outras topologias, pois os dados percorrem um caminho direto até o destino.
No entanto, a topologia em anel também apresenta algumas desvantagens. Uma delas é a sua vulnerabilidade a falhas, pois se um dispositivo falhar, toda a rede pode ser afetada. Além disso, a adição ou remoção de dispositivos na rede pode ser complicada, pois é necessário interromper a comunicação para realizar essas alterações.
Compreender o funcionamento básico dessa topologia é essencial para garantir a estabilidade e o bom desempenho da rede.
Benefícios da topologia em estrela: vantagens e características principais deste tipo de rede.
Benefícios da topologia em estrela: A topologia em estrela é um tipo de rede em que todos os dispositivos estão conectados a um ponto central, como um switch ou hub. Esta configuração traz diversas vantagens para a rede, tais como:
- Facilidade de manutenção: Como cada dispositivo está conectado diretamente ao ponto central, é mais fácil identificar e resolver problemas na rede.
- Escalabilidade: É fácil adicionar novos dispositivos à rede sem afetar o desempenho dos existentes.
- Segurança: A topologia em estrela oferece maior segurança, pois se um dispositivo falhar, os outros continuam funcionando normalmente.
- Rapidez na transmissão de dados: A comunicação entre os dispositivos é mais rápida, já que não há necessidade de passar por outros dispositivos para se comunicar.
Topologia em anel: características, vantagens, desvantagens
Topologia em anel: Na topologia em anel, os dispositivos são conectados em forma de anel, em que cada dispositivo está conectado apenas aos dois dispositivos vizinhos. Esta configuração possui suas próprias características, vantagens e desvantagens:
- Características: A comunicação ocorre de forma sequencial, em que cada dispositivo recebe e repassa os dados para o próximo dispositivo no anel.
- Vantagens: A topologia em anel é eficiente em termos de uso de cabo, pois a conexão é direta entre os dispositivos vizinhos.
- Desvantagens: Caso um dispositivo falhe, toda a rede pode ser afetada, já que a comunicação é interrompida. Além disso, a adição de novos dispositivos pode ser mais complexa, pois requer a reconfiguração da rede.
Cada uma dessas topologias pode ser mais adequada dependendo do tamanho da rede, da segurança desejada e da facilidade de manutenção.
Características da topologia de rede: o que você precisa saber sobre sua configuração.
As topologias de rede desempenham um papel fundamental na forma como os dispositivos estão conectados e se comunicam em uma rede. Uma das topologias mais comuns é a topologia em anel. Neste artigo, vamos abordar as características, vantagens e desvantagens dessa topologia específica.
Características da topologia em anel: Na topologia em anel, cada dispositivo na rede está conectado diretamente a dois outros dispositivos, formando um círculo fechado. Os dados são transmitidos em um único sentido ao redor do anel, passando por cada dispositivo até chegar ao destino final. Isso cria uma rede de alta confiabilidade, pois se um dispositivo falhar, a comunicação pode ser roteada através do caminho alternativo.
Vantagens: Uma das principais vantagens da topologia em anel é a sua alta confiabilidade. Como mencionado anteriormente, se um dispositivo falhar, a comunicação pode ser roteada através de um caminho alternativo. Além disso, a topologia em anel é eficiente em termos de utilização de largura de banda, pois cada dispositivo tem a sua vez de transmitir dados sem concorrência.
Desvantagens: No entanto, a topologia em anel também apresenta algumas desvantagens. Uma delas é a complexidade da instalação e manutenção, pois cada dispositivo deve estar conectado diretamente a dois outros dispositivos. Além disso, se o anel for interrompido em qualquer ponto, toda a rede pode ficar inoperante até que o problema seja resolvido.
No entanto, é importante considerar as potenciais dificuldades de instalação e manutenção, bem como o impacto de uma interrupção no anel. Ao entender as características, vantagens e desvantagens da topologia em anel, é possível tomar decisões informadas sobre o design de redes para atender às necessidades específicas de uma organização.
Topologia em anel: características, vantagens, desvantagens

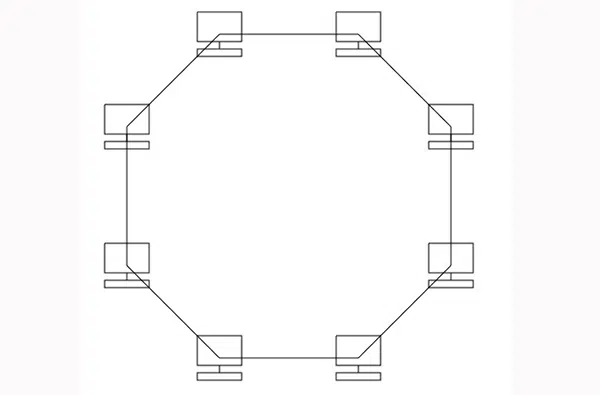

A topologia em anel é uma configuração de rede em que as conexões do dispositivo criam um caminho circular de dados. Cada dispositivo da rede está totalmente conectado a outros dois, a frente e a traseira, formando uma rota contínua única para transmitir o sinal, como os pontos em um círculo.
Essa topologia também pode ser chamada de topologia ativa, porque as mensagens passam por cada dispositivo no anel. Também é conhecido como rede em anel. Refere-se a um tipo específico de configuração de rede na qual os dispositivos estão conectados e as informações são passadas entre eles de acordo com a proximidade imediata em uma estrutura em anel. Esse tipo de topologia é altamente eficiente e lida com tráfego pesado melhor que a topologia de barramento.
Caracteristicas
Uma rede em anel é semelhante a uma topologia de barramento. Na topologia em anel, cada computador está conectado ao próximo. O último computador no final está conectado ao primeiro computador. Isso significa que não há primeiro ou último computador. Nesta rede, o caminho do sinal é em forma de anel.
Nessa topologia, um cabo de rede RJ-45 ou um cabo coaxial é usado para conectar os computadores, dependendo da placa de rede que cada computador usa.
As topologias de anel podem ser usadas em redes de área ampla (WAN) ou redes de área local (LAN).
Tipos
Existem dois tipos de topologia em anel, dependendo do fluxo de dados: unidirecional e bidirecional.
O anel unidirecional lida com o fluxo de sinal no sentido anti-horário e horário. Portanto, esse tipo de rede também é conhecido como rede semi-duplex.
O anel unidirecional é mais fácil de manter em relação à topologia de anel bidirecional. Por exemplo, uma rede com o protocolo SONET / SDH.
Por outro lado, uma topologia em anel bidirecional lida com o tráfego de dados em ambas as direções e é uma rede full-duplex.
Token Pass
O fluxo de dados na topologia em anel é baseado no princípio da passagem de token. O token é passado de um computador para o próximo e só pode transmitir o computador com o token.
O computador destinatário recebe os dados do token e os envia de volta ao computador de envio com um sinal de confirmação. Após a verificação, um token vazio é regenerado.
O computador com o token é o único com permissão para enviar dados. Os outros computadores precisam aguardar a chegada de um token vazio.
Um token contém uma informação que é enviada junto com os dados pelo computador remetente. Ou seja, o token é como um pacote de permissão que concede permissão a um nó específico para liberar informações pela rede.
Portanto, se um nó com o token tiver alguma informação para transmitir na rede, o nó liberará informações. Se o nó não tiver dados para liberar na rede, transfira o token para o próximo nó.
Vantagens
– Não é necessário um servidor de rede ou hub central para controlar a conectividade de rede entre cada estação de trabalho.
– Nesse tipo de rede, a instalação e a solução de problemas são relativamente fáceis.
– Os dados podem ser transferidos em alta velocidade entre estações de trabalho.
– Existe acesso igual aos recursos.
– Possui melhor desempenho que a topologia de barramento, mesmo quando os nós são aumentados.
– Ele pode lidar com um grande volume de nós em uma rede.
– Fornece boa comunicação de longa distância.
– A manutenção da rede em anel é muito mais fácil em comparação com a rede de barramento.
– A solução de problemas nessa topologia é muito mais simples, pois as falhas de cabo podem ser facilmente localizadas.
Melhor manipulação do tráfego intenso de dados
A topologia em anel tem uma capacidade maior de lidar com comunicações de rede pesadas melhor do que algumas outras configurações.
Sob tráfego intenso, a passagem de token faz com que a rede em anel funcione melhor que a rede de barramento.
Colisão de dados reduzida
A possibilidade de uma colisão de dados é reduzida, pois cada nó pode liberar apenas um pacote de dados após receber o token.
Por outro lado, todos os dados fluem em uma única direção circular, o que minimiza a possibilidade de colisões de pacotes.
Desvantagens
– Um único corte no cabo pode causar distúrbios em toda a rede.
– Adicionar ou remover qualquer nó da rede é difícil e pode causar problemas na atividade da rede.
– Todos os dados transferidos pela rede devem passar por cada estação de trabalho na rede, o que pode torná-lo mais lento que uma topologia em estrela.
– O hardware necessário para conectar cada estação de trabalho à rede é mais caro que placas Ethernet e hubs / switches.
– Na rede unidirecional, o pacote de dados deve passar por todos os dispositivos. Por exemplo, suponha que A, B, C, D e E façam parte de uma rede em anel. O fluxo de dados passa de A para B e assim por diante. Nessa condição, se E quiser enviar um pacote para D, o pacote deverá passar por toda a rede para alcançar D.
Falha na transmissão
Uma das principais desvantagens de uma topologia em anel é que apenas uma falha na transmissão de dados pode afetar toda a rede. Se alguma conexão individual for interrompida no ringue, toda a rede será afetada.
Da mesma forma, se algum dispositivo for adicionado ou removido do anel estabelecido, o anel será quebrado e esse segmento falhará.
Para diminuir esse problema, algumas configurações de anel usam uma estrutura bidirecional, na qual os dados são transmitidos no sentido anti-horário e horário.
Esses sistemas podem ser chamados de estruturas em anel redundantes, onde existe um meio de transmissão de backup no caso de uma transmissão falhar.
Referências
- Computer Hope (2018). Topologia em anel Retirado de: computerhope.com.
- Amar Shekhar (2016). O que é topologia em anel? Vantagens e desvantagens da topologia em anel. Fossbytes Retirado de: fossbytes.com.
- Techopedia (2019). Topologia em anel Retirado de: techopedia.com.
- Topologia de redes de computadores (2019). Vantagens e desvantagens da topologia em anel. Retirado de: computernetworktopology.com.
- Orosk (2019). Topologia em anel Retirado de: orosk.com.
